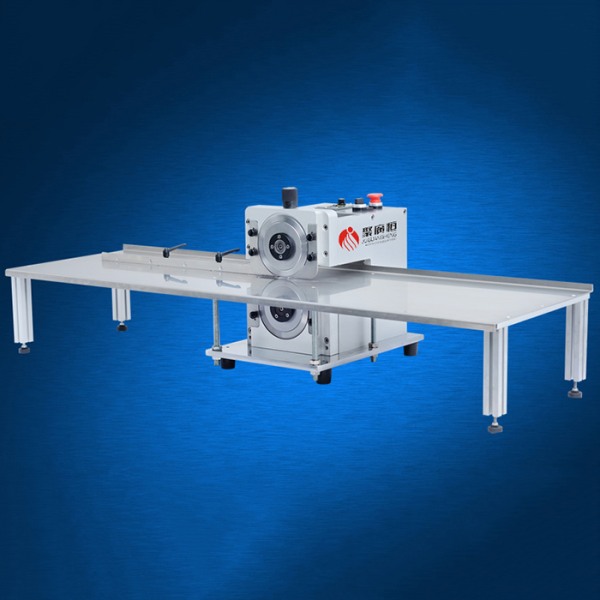

JGH-202安装调试说明书

请按以下步骤完成JGH-202设备安装

   （为500系类机头）

（1.2米激光刻度工作台）

首先将机器摆放位置在平整的面上

1.将四根丝杆分别装入机头底座，丝杆上有孔的部位朝上；

2.松开上刀后方的可调把手，顺时针扭动机头上黑色旋钮将上刀升至最上与下刀形成一个较大距离方便平台的插入；

3.将工作平台从左至右平行插入机头（注意与刀保持平行，避免碰到刀口）

如第3步无法插入，就将上刀卸掉再插入平台

4.用螺丝固定丝杆与工作平台

（不需要拧太死)

5.将支架分别装到1.2米平台的两侧螺丝拧入中间螺孔位

6.依次在1.2米平台两侧装上0.6米平台

7.装上机头左侧定位装置

8.查看整机平行

将LED灯条板放至平台上开始微调，通过手动的方式将四根丝杆调试至水平，高度为下刀的圆刀刀口高出板面的0.2-0.5mm，然后将四根丝杆调节至高度一样，用“19”号开口扳手锁紧。

再将4个丝杆螺丝孔里的螺丝拧紧。

9.限位档条的调整：

先把上刀往下调节，大概上下圆刀刀口的缝隙为0.5mm左右，将板推进从左至右推进刀口内；

然后用手压主板，另一只手将限位条靠近板的板边位置，锁紧；（注：在这里过程中，压板的一只手不能松动，限位条靠近的时候不能太用力）

如有疑问请致电聚广恒自动化工程部电话：13580828702、13138834099
