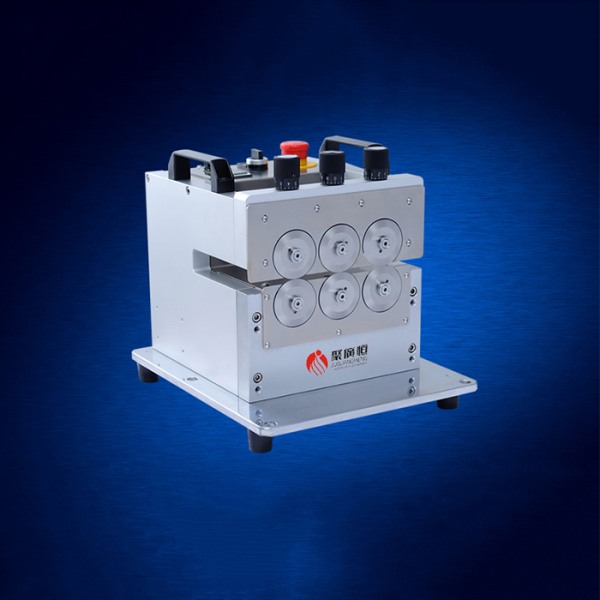

JGH-212系列PCB分板机刀具装卸说明书

图1
1、如图1所示，用六角扳手将上下护刀分别拆卸下来；


图2

2、如图2所示，用M5的六角扳手固定背面的螺丝位，然后前端用M4的六角扳手逆时针松开刀具中间的螺丝，拆卸上圆刀，反之，顺时针扭紧螺丝安装上圆刀；


3、松开如图3所示的螺丝，将盖板拆开；



图3

4、如图4，拆卸下刀时，先用开口扳手卡主2号螺丝位，然后用六角扳手松开前面的螺丝，即可拆卸下刀片，反之，安装下刀时，应先用开口扳手卡住1号螺丝位，然后用六角扳手锁紧前面的螺丝，即可安装刀片。



图4
