JGH-125 聚广恒振镜激光焊接机

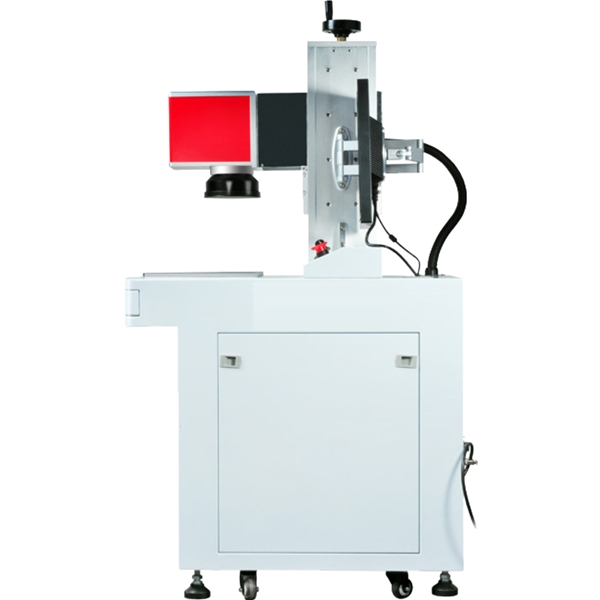

产品名称: 振镜激光焊接机
产品型号:JGH-125
产品简介
该设备高精度光学扫描振镜,配合脉冲型激光器组合成振镜式焊接机。振镜激光焊接机是激光器产生的激光经过高速扫描振镜后,通过F-θ镜聚焦于加工件上进行焊接的一种激光焊接设备。
应用范围
应用于焊接工艺要求较高而且光路移动方便的焊接场合,可焊精细的微电子元件、集成电路引线等精密零件的焊接,大功率二管、手机电池、手机壳、电子元器件、真空杯、不锈钢制品、传感器、钨丝、铝合金、笔记本电脑 外壳、电器配件、滤清器、油嘴、高尔夫球头、锌合金工艺品其它类别电子产品的率激光点焊、密封焊、重叠焊可焊接图形有:点、直线、圆、方形或由AUTOCAD软件绘制的任意平面图形。
振镜激光焊接机技术参数
设备型号
JGH-125
激光器
绿光波长532um,紫外波长355um
平均功率
绿光35W,紫外18W
行程范围
500 x 600mm(可定制)
控制系统
Motion软件系统
运动系统
伺服控制系统
光斑直径
20um
激光器频率调节范围
20k~100kHz
切线宽度
0.02mm
振镜扫描速度
7000mm/s(max)
扫描范围
100mm×100mm(可选配)
平台移动速度
800mm/s
工作台定位精度
±0.01mm
工作台重复精度
整机功率
3KW
机床尺寸
1300x1300x1620mm
可处理文件格式
DXF文件、PLT文件等
CCD自动定位精度
7um
振镜重复精度
3um
CCD像素
500万
冷却系统
水冷
切割厚度
3mm以内PCB板切割、分板、钻通孔和盲孔
广东聚广恒自动化设备有限公司是一家是集生产、销售、为一体的高新技术企业&精密五金产品加工厂商,公司的骨干精英们在行业内具有多年的工作经验, 公司生产的产品有:激光打标机、烟雾净化器、SMT周边设备、充磁机、硅胶喷涂机、3C行业点胶机、焊锡机、可以承接激光雕刻加工、工业皮带加工服务,非标机械零部件、车铣复合加工、CNC精密加工等,我们可以为同行贴牌生产机器,欢迎您的咨询。公司生产基地位于广东省东莞市。我司同时代理小亦虫一系列的设备润滑油、润滑脂和清洁产品。
