一、 第一步：先排除 3 类非振镜故障因素（避免误判）
振镜故障很容易和操作、软件设置混淆，先做以下排查，排除假性故障：
-
软件与参数排查
- 检查打标软件是否「连接设备成功」，振镜驱动是否正常安装（设备管理器无黄色感叹号）。
- 恢复振镜出厂默认参数（如扫描速度、加速度、标刻延时），避免参数调乱导致的扫描异常。
- 确认打标图形文件格式正确（仅支持 PLT/DXF/BMP 等），无超大范围或复杂图形导致的卡顿。
-
供电与线路排查
- 检查振镜电源线、信号线是否插紧，接头有无松动、氧化（拔插后重新连接测试）。
- 用万用表测量振镜供电电压，是否符合额定值（常见振镜供电为 ±15V 或 24V），避免电压不稳导致的不动作。
- 排查控制卡与振镜的连接线，更换数据线测试，排除线路接触不良问题。
-
光路与操作排查
- 确认激光器出光正常（用深色卡纸测试出光口有光点），排除「无激光」导致的打标无轨迹。
- 检查工件是否固定牢固，焦距是否校准，避免因工件位移、焦距偏差误判为振镜扫描错位。

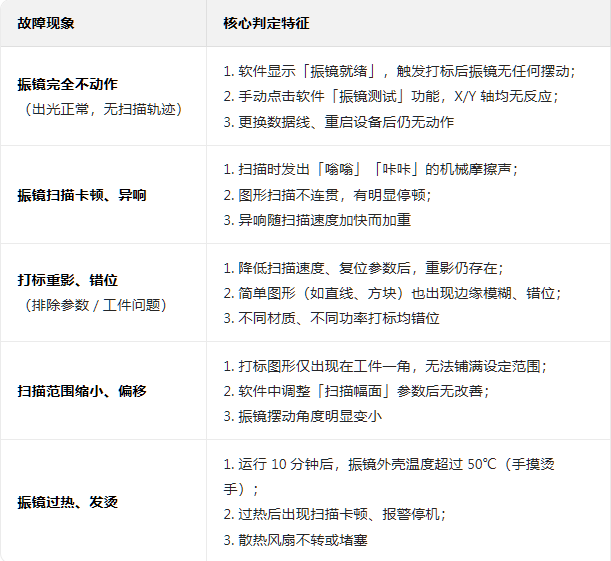

二、 第二步：按振镜故障现象精准判定（对应典型问题）
排除外部因素后，根据以下现象直接判定振镜故障类型，区分「可修」和「必换」：
三、 第三步：专业验证（2 种方法，100% 确认振镜故障）
-
替换法验证（最精准）
- 找一个同型号的正常振镜，替换待检测振镜，重新连接线路、校准参数后打标测试。
- 若替换后故障消失，打标正常，直接判定原振镜故障；若故障依旧，则排查控制卡或软件问题。
-
振镜自检功能验证
- 进入打标软件的「振镜自检」或「诊断模式」，测试 X/Y 轴的单独摆动、定位精度。
- 若自检时出现「电机无响应」「定位误差超限」等提示，判定振镜硬件故障；若自检正常，需排查光路或激光器联动问题。
四、 关键避坑提醒
- 不要把「参数设置错误」当振镜故障：恢复出厂参数后，很多扫描异常会直接消失。
- 不要忽略「振镜散热」问题：散热不良会导致电机过热、扫描卡顿，清理风扇即可恢复，无需换件。
- 禁止暴力拆卸振镜：振镜镜片和电机精度极高，非专业拆卸会导致二次损坏。
