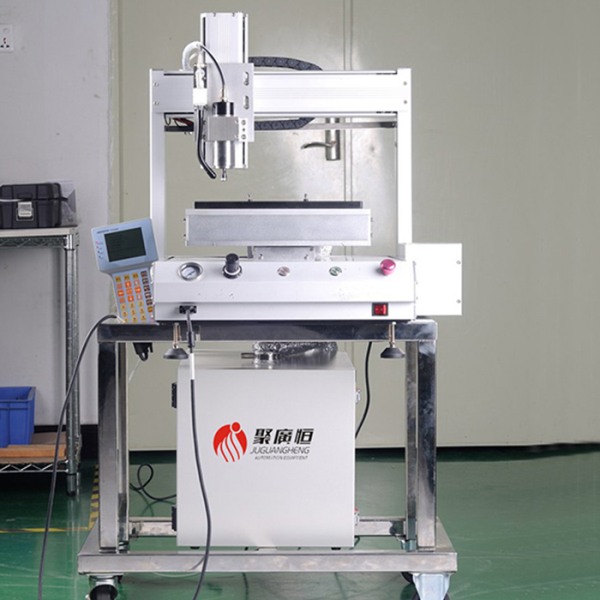

JGH-218 台式曲线PCB分板机

产品名称：台式曲线PCB分板机

型号：JGH-218


功能特点:

1、台式单工作曲线分板机，速度达100mm/s，定位速度500mm/s。
2、质量高的转轴系统使系统能够快速地加减速，减少同期时间，提高生产率， 同时保持精度高。
3、使用质量高的硬件以保证高钢度和性能高。
4、导轨和部分螺杆被遮住以防灰尘和脏物进入，从而提高转轴的寿命和性能。
5、避免人工折板所导致的锡裂以及零件受损等问题。
6、避免使用冲或折，发生机械所产生的应力上的问题。
7、适合成品板圆弧及线的切割。

8、适合小块多连扳切割，如手机基板，PDA,PC介面卡等。


技术参数：
驱动系统马达：步进马达
主轴转速：60000r / m
切割性能：500mm/s
驱动系统重复精度：±0.02mm
切割速度：较大100mm/S取决于线路板材料和切割质量
配置：X、Y、Z三轴,行程：400X400X100mm,行程也可定做。
重复精度：<0.1mm,对直线和曲线的轮廓
线路板定位：特殊或标准夹具
装卸方式：人工方式
线路板厚度：0.4mm-4mm
安全设置：整机紧急停止开关，主轴马达过热和步进马达过载检测
主轴马达：
功率：0.95千瓦
较大转速：60000转/分钟
冷却方式：自冷
机器尺寸： 594mm*653mm*686mm
重量：91KG
CCD与显示器可选配
编程方式：小键盘输入示教
数据存储容量：1-200组文件
控制方式：微电脑控制，在线示教编程，CAD文件导入
传动机构：导轨+同步轮+同步带（可定制导轨+丝杆）
吸尘器：1.5KW, 220V；尺寸：480mm*405mm*418mm；可24小时连续工作
吸尘方式：下吸尘

用途：用于分割邮票孔PCB板及不规则连点PCB板。


JGH-218 台式曲线PCB分板机
