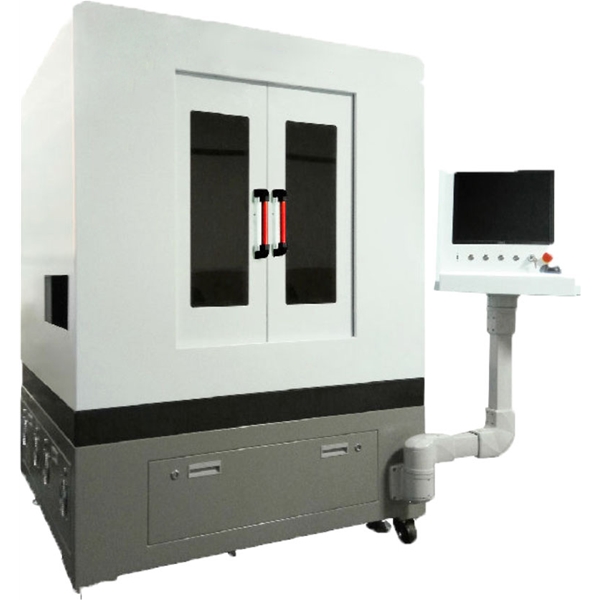

JGH-111 聚广恒FPC紫外精密激光切割机
产品名称:FPC板激光切割机
产品型号:JGH-111
产品简介
★ 采用激光切割方便快捷,缩短了交货期;
★ 切缝质量好、变形小、外观平整、美观;
★ 对接自动化产线,实现在线生产;
★ 可切割不规则复杂外形轮廓;
★ 通过脉冲调低功率,可以进行FPC打二维码加工,实现一机两用;
★ 采用工作平台移动、激光头固定模式,比传统激光头移动模式精度更高,更稳定。
★ 集数控技术、激光技术、软件技术等光电技术于一体,具有高精度、高灵活性。
应用范围
FPC软板切割,软硬结合板切割,FPC覆盖膜切割,1.0mm以内PCB硬板切割、分板,SMT行业分板、二维码打标制程,指纹识别芯片切割,摄像头模组激光切割,焊有元器件的电路板切割,PI保护膜切割,玻璃切割、钻孔,陶瓷切割、钻孔、划线,硅片切割,铜箔切割。
FPC板激光切割机技术参数
设备型号
JGH-111
激光器
紫外激光器,波长355um
平均功率
12W/18W
行程范围
500 x 600mm(可定制)
控制系统
Motion软件系统
运动系统
伺服控制系统
光斑直径
20um
激光器频率调节范围
20kHz~100kHz
切线宽度
0.02mm
振镜扫描速度
7000mm/s(max)
扫描范围
100mm×100mm(可选配)
平台移动速度
800mm/s
工作台定位精度
±0.01mm
工作台重复精度
整机功率
3KW
机床尺寸
1300x1300x1620mm
可处理文件格式
DXF文件、PLT文件等
CCD自动定位精度
7um
振镜重复精度
3um
CCD像素 CCD
500万
冷却系统 Coo
水冷
广东聚广恒自动化设备有限公司是一家是集生产、销售、为一体的高新技术企业&精密五金产品加工厂商,公司的骨干精英们在行业内具有多年的工作经验, 公司生产的产品有:激光打标机、烟雾净化器、SMT周边设备、充磁机、硅胶喷涂机、3C行业点胶机、焊锡机、可以承接激光雕刻加工、工业皮带加工服务,非标机械零部件、车铣复合加工、CNC精密加工等,我们可以为同行贴牌生产机器,欢迎您的咨询。公司生产基地位于广东省东莞市。我司同时代理小亦虫一系列的设备润滑油、润滑脂和清洁产品。
