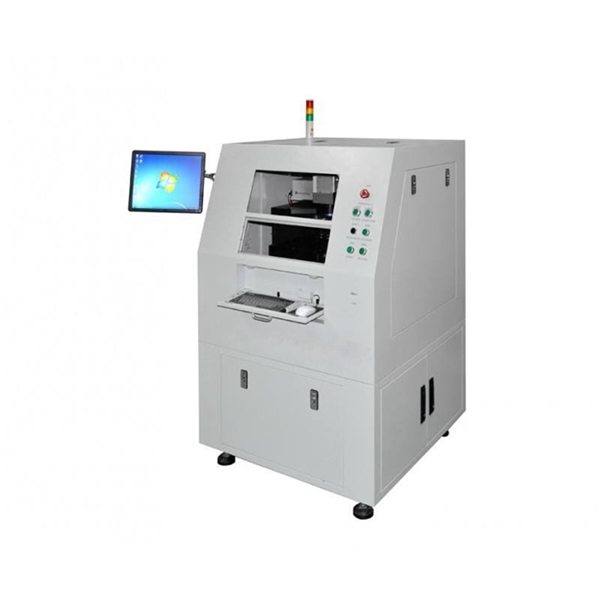

JGH-117 聚广恒紫外精密激光切割机
产品名称: 紫外激光切割机
产品型号: JGH-117
产品介绍
1、安全可靠:采用大理石基座,一体封闭结构,性能安全可靠;
2、精度高:采用进口直线电机控制系统及进口超高精密扫描振镜,切割精度高,稳定性好;
3、寿命长:采用进口全固态紫外激光器,光斑质量好,脉冲能量稳定,寿命长;
4、切割质量好:采用冷加工工艺,切割边缘无毛刺,炭化轻微;
5、自动化:自主研发软件,实现自动寻焦、自动矫正、自动定位、自动涨缩补偿及独有的切割前预览等智能化设计;
6、多板切割:具有一次性多板阵列切割功能,提高生产效率。
应用范围
采用进口紫外激光器、天然花岗岩底座、高精度直线电机、小幅面工作台,可地对柔性板(FPC)、软硬结合板(RF)、薄多层板、覆盖膜 等材料进行切割成形,以及开窗、开盖。可拓展用 于切割各种基材,如陶瓷、硅片等。
紫外激光切割机技术参数
设备型号
JGH-117
激光波长
355nm
激光平均功率
可选(标配10W)
激光重复频率
30-120kHz
加工幅面
250mm×300mm
平台运行速度
500mm/s
平台定位精度
±3μm
平台重复定位精度
±1μm
综合加工精度
±20μm
聚焦光斑
20±5μm
振镜扫描范围
40mm×40mm
文件格式
*gbr&*.dxf&*.lay
电源及功率
AC220V /1.5KW;AC380V /1.5KW
外形尺寸
1050mm×1000mm×1610mm
重量
700Kg
环境温度
20℃±2℃
环境湿度
≤60%RH,不结露
地基振幅
≤5μm
