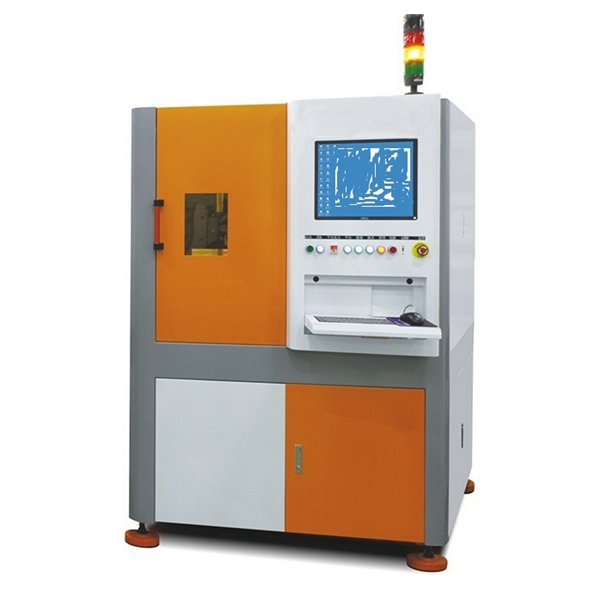

JGH-A-111全自动FPC激光切割机
聚广恒JGH-A-111全自动FPC激光切割机
型号:聚广恒JGH-A-111-1(单头)/聚广恒JGH-A-111 -2(双头)
行业应用:
1、指纹识别芯片切割
2、FPC软板切割钻孔
3、PCB电路板分版切割
机器优点:
1、采用纳秒紫外激光器, 冷光源, 激光切割热影响区特别小至10μm.
2、聚焦光斑小可达10μm,适合有机&无机材料微细切割钻孔。
3、CCD视觉预扫描&自动抓靶定位、加工范围500mm×350mm、XY平台拼接精度≤±5μm
4、支持多种视觉定位特征,如十字、实心圆、空心圆、L型直角边、影像特征点等。
5、机器人自动上下料,切割IC指纹识别芯片,单粒耗时3秒。
6、8年激光微细加工系统研发设计技术积淀、性能稳定、无耗材。
技术规格参数
序号
项目
技术参数
光学单元
1
激光器类型
355nm
2
冷却方式
恒温水冷
3
激光功率
15W
4
光束质量
M²<1.3
5
聚焦方式&加工头数
平场聚焦镜、单头或双头可选
6
小聚焦光斑直径
Ф10μm
激光加工性能
7
加工速度
100~1500mm/s可调
8
小崩边
10μm
9
加工材料厚度
1mm
10
加工尺寸&精度
500mm ×350mm, ±5μm
机械单元
11
机床结构
龙门式
12
机床运动轴数&种类
多8轴, X,Y, Z, & Θ轴
13
平台行程&速度
500mm×350mm,800mm/s
14
运动平台重复精度
≤±1μm
15
运动平台定位精度
≤±3μm
软件控制单元
16
激光加工&平台控制
Strongsoft, Strongsmart
17
加工文件导入格式
Dxf, Plt, DWG, Gebar
18
CCD视觉确定软件
AISYS Vision
19
CCD视觉定位精度
电气单元
20
控制器
Panasonic
21
真空系统
真空发生器
22
除尘&集尘系统
离心式风机
自动化单元
23
自动上下料系统
X\Z轴+可移动上下料平台
可选单元
24
AOI视觉检测
60粒/min
25
自动清洗分选
安装环境
26
整机供电&稳压器功率
220V\380V,5KW
27
压缩空气压强
≥0.6MPa
28
无尘室等级
10000
29
地面承重
1.5T/m²
广东聚广恒自动化设备有限公司是一家是集生产、销售、为一体的高新技术企业&精密五金产品加工厂商,公司的骨干精英们在行业内具有多年的工作经验, 公司生产的产品有:激光打标机、烟雾净化器、SMT周边设备、充磁机、硅胶喷涂机、3C行业点胶机、焊锡机、可以承接激光雕刻加工、工业皮带加工服务,非标机械零部件、车铣复合加工、CNC精密加工等,我们可以为同行贴牌生产机器,欢迎您的咨询。公司生产基地位于广东省东莞市。我司同时代理小亦虫一系列的设备润滑油、润滑脂和清洁产品。
